鐵建測量組助力深圳市民中心北中軸項目開展航拍技術服務
瀏覽數：3768日期：2018.12.31
應深圳市民中心中軸線景觀改造項目部邀請，鐵建研發科技部測量組自11月21日起，每周對該項目進行無人機航拍，并制作正射影像圖，與項目施工圖紙進行對比，跟進項目施工進度，提供可存檔的階段性影像資料。

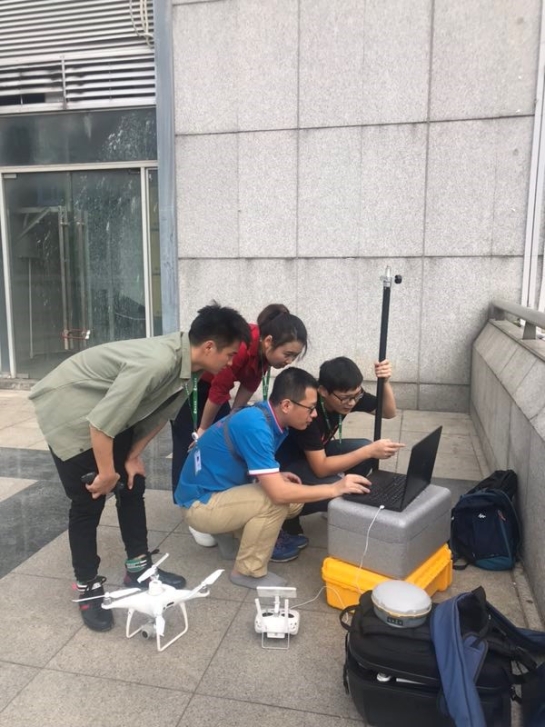

現場航拍作業
測量組在熟悉項目地形后，設計好航拍路線并選擇陰影較小的時刻起飛。起飛之前，需要避開禮園上方的風箏，保證飛行安全。外業結束后，利用Pix4d或者Smart 3D處理影像，對影像進行拼接與刺點，完成項目區域的DOM正射影像圖。期間，測量組利用GPS-RTK測量了控制點坐標，并利用控制點坐標對每幅正射影像圖進行刺點糾正，確保影像坐標精度控制在5cm以內，以便進行精確疊加分析。

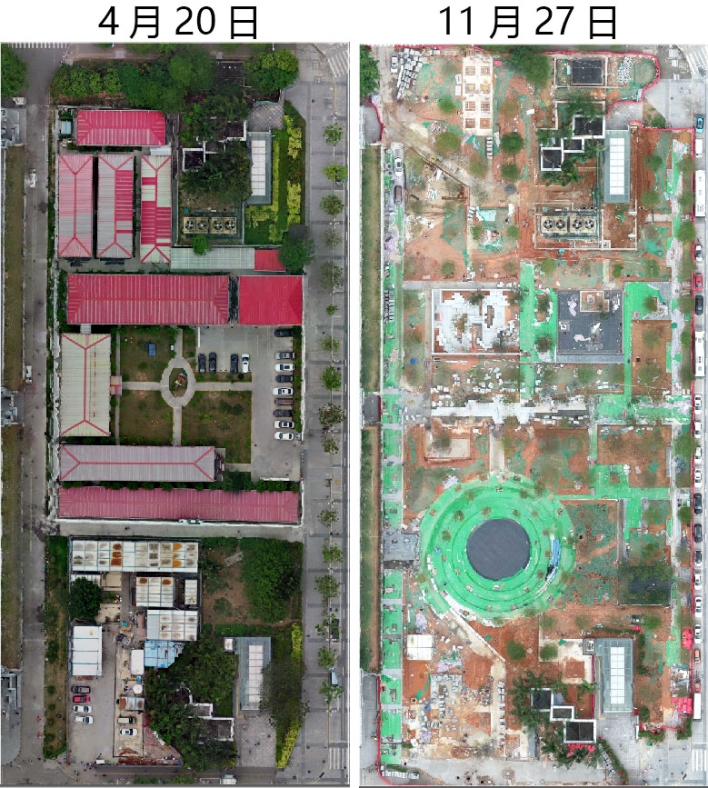

截至目前，測量組已經開展了7次影像拍攝，對項目進行動態跟蹤，下圖是禮園動土前后的影像對比。
此外，測量組還對局部施工節點進行了進度對比（4月20日為動土之前的影像）?？梢悦黠@看出，項目施工進展日新月異，詳見下圖：

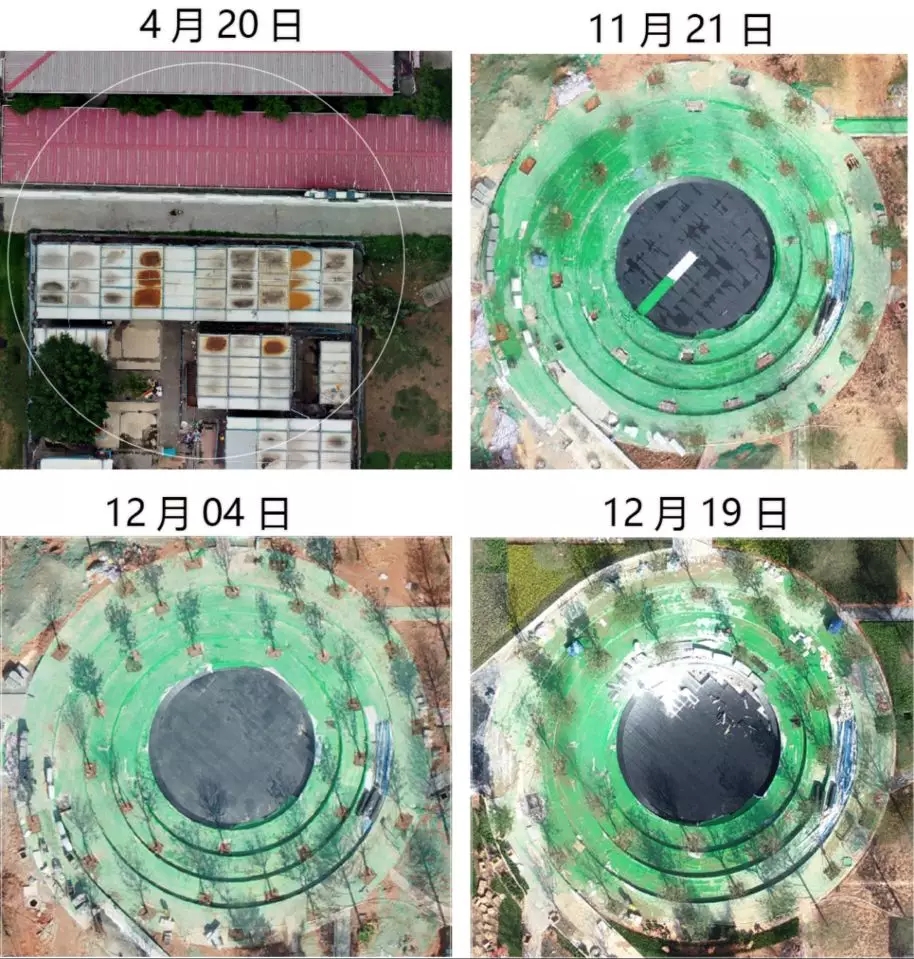

局部進度對比圖1

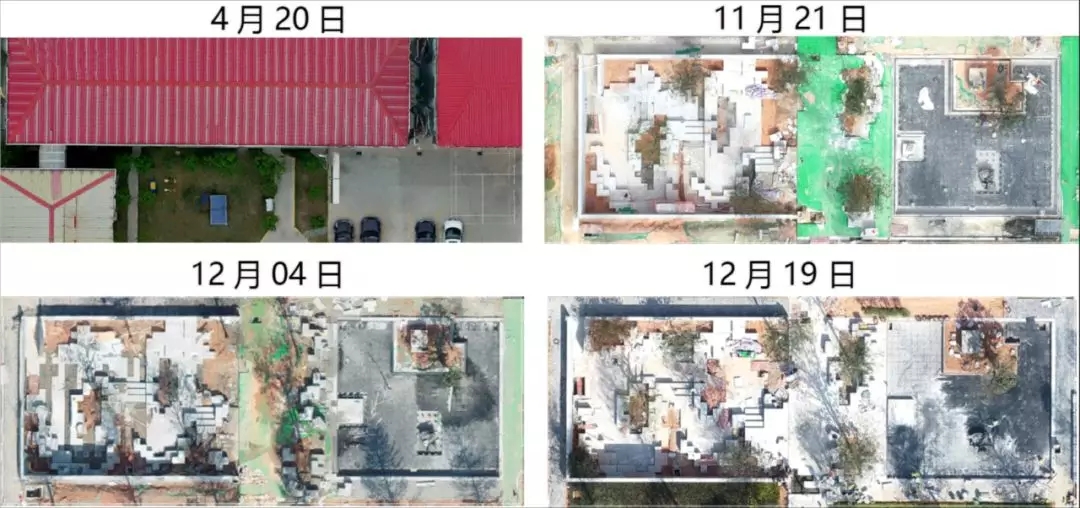

局部進度對比圖2
測量組拍攝的航拍成果獲得了中軸線項目經理及相關領導的高度認可。未來公司將在更多項目的施工過程中采用無人機航拍技術，及時獲取項目施工現場人員、材料、機械布置和形象進度情況，更加合理地統籌施工作業，調整施工部署，提高作業效率，有效促進質量管理、安全管理、文明施工等，為公司項目的順利開展保駕護航。
